Ölfreier Schraubenkompressor Atlas Copco AQ 18 VSD FF

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig, wassereingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt, mit eingebautem Kältetrockner.

Technische Daten des Kompressors

Nutzbarer Volumenstrom bei Betriebsüberdruck:

3,75 bar: 21,5 – 62,1 l/s = 1,29 – 3,73 m3/min

6,75 bar: 22,4 – 53,6 l/s = 1,34 – 3,22 m³/min

9,75 bar: 22,5 – 44,7 l/s = 1,35 – 2,68 m³/min

12,50 bar: 21,6 – 35,7 l/s = 1,30 – 2,14 m³/min

Gesamt-Leistungsbedarf bei Betriebsüberdruck:

3,75 bar: 9,9 – 21,3 kW

6,75 bar: 11,3 – 24,7 kW

9,75 bar: 13,3 – 21,3 kW

12,50 bar: 15,3 – 22,6 kW

Drehzahlbereich bei Betriebsüberdruck:

3,75 bar: 2.500 – 5.600 min-1

6,75 bar: 2.500 – 5.458 min-1

9,75 bar: 2.500 – 4.750 min-1

12,50 bar: 2.500 – 3.900 min-1

Motornennleistung: 18 kW

Druck: max. 12,75 bar

Schalldruckpegel: 69 db(A)

Druckluftanschluss: G 1"

Spannung/Frequenz: 400 V / 50 Hz

Abmessungen: (Länge/Breite/Höhe): 1.967 / 974 / 1.500 mm

Gewicht: 700 kg

Lieferumfang des Kompressors

• Stahlgrundrahmen für fundamentlose Aufstellung, mit Gabelstapleraufnahmen. Kompressor und Motor auf Grundrahmen elastisch gelagert.
• Luftansaugfilter mit Zyklonabscheider und optischem Druckdifferenzindikator, Wirkungsgrad 99,9 % für Partikel ≥ µm.
• Integrierter luftgekühlter Nachkühler mit integriertem Wasserabscheider und automatischem Kondensatablass.
• Drehzahlgeregelter Kompressor mit Direktantrieb und angeflanschtem E-Motor
• Schallhaube mit abnehmbaren Front- und Rückteilen aus Stahlblech, mit schalldämmender Stahlblechauskleidung und integriertem Schaltschrank
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet und integriertem Frequenzumrichter, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (Elektronikon® MK V Graphic) und elektronischem Frequenzumrichter (Siemens).
• Integrierte Multikompressorsteuerung als Option möglich.
• Kältetrockner eingebaut.
• Umkehr-Osmosesystem und Filteranlage.

Jeder Kompressor durchläuft einen Probelauf. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Der Kompressor entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

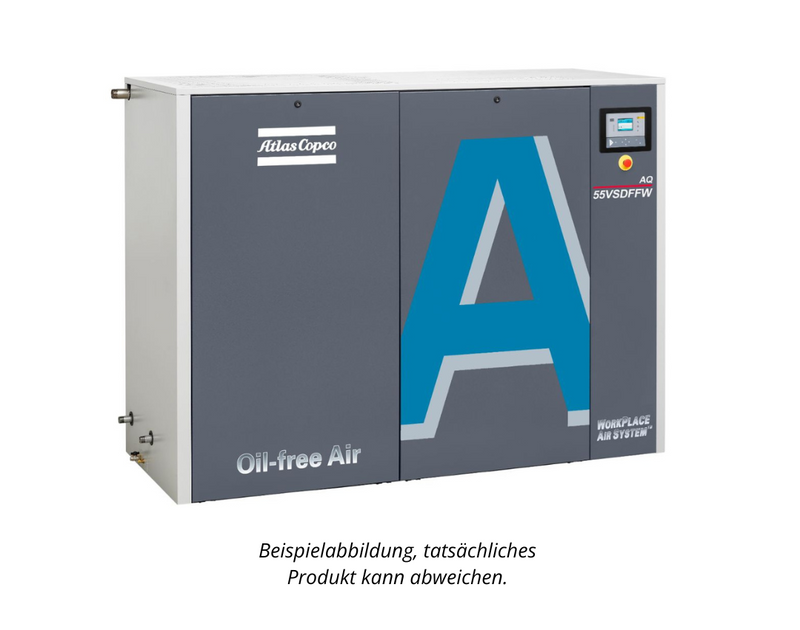

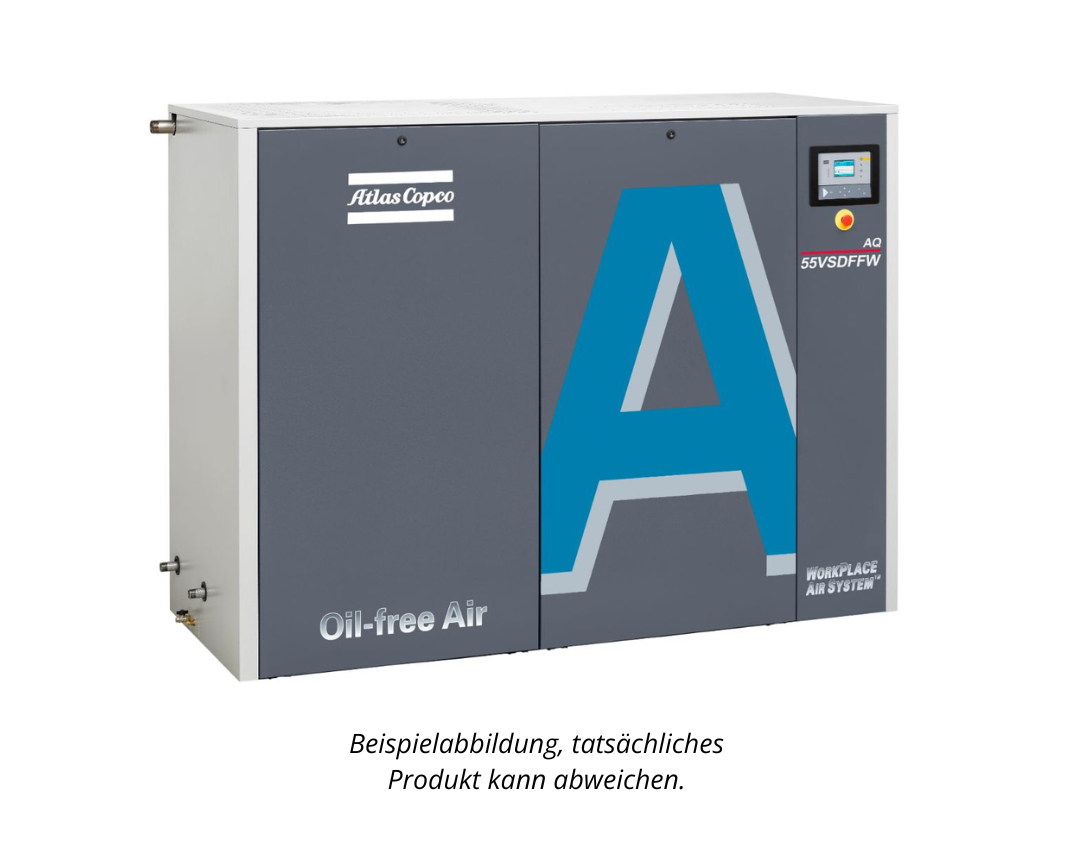

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.
