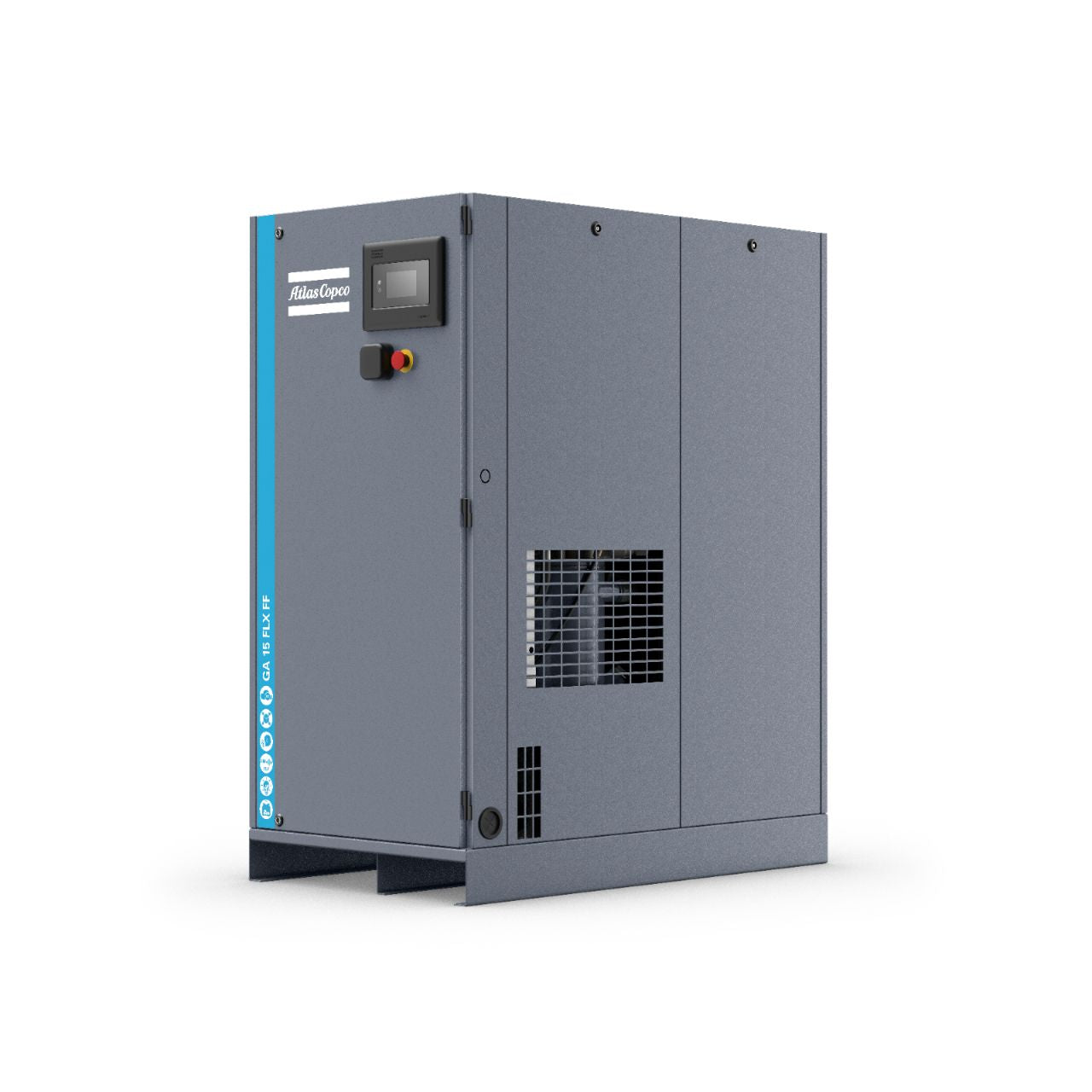

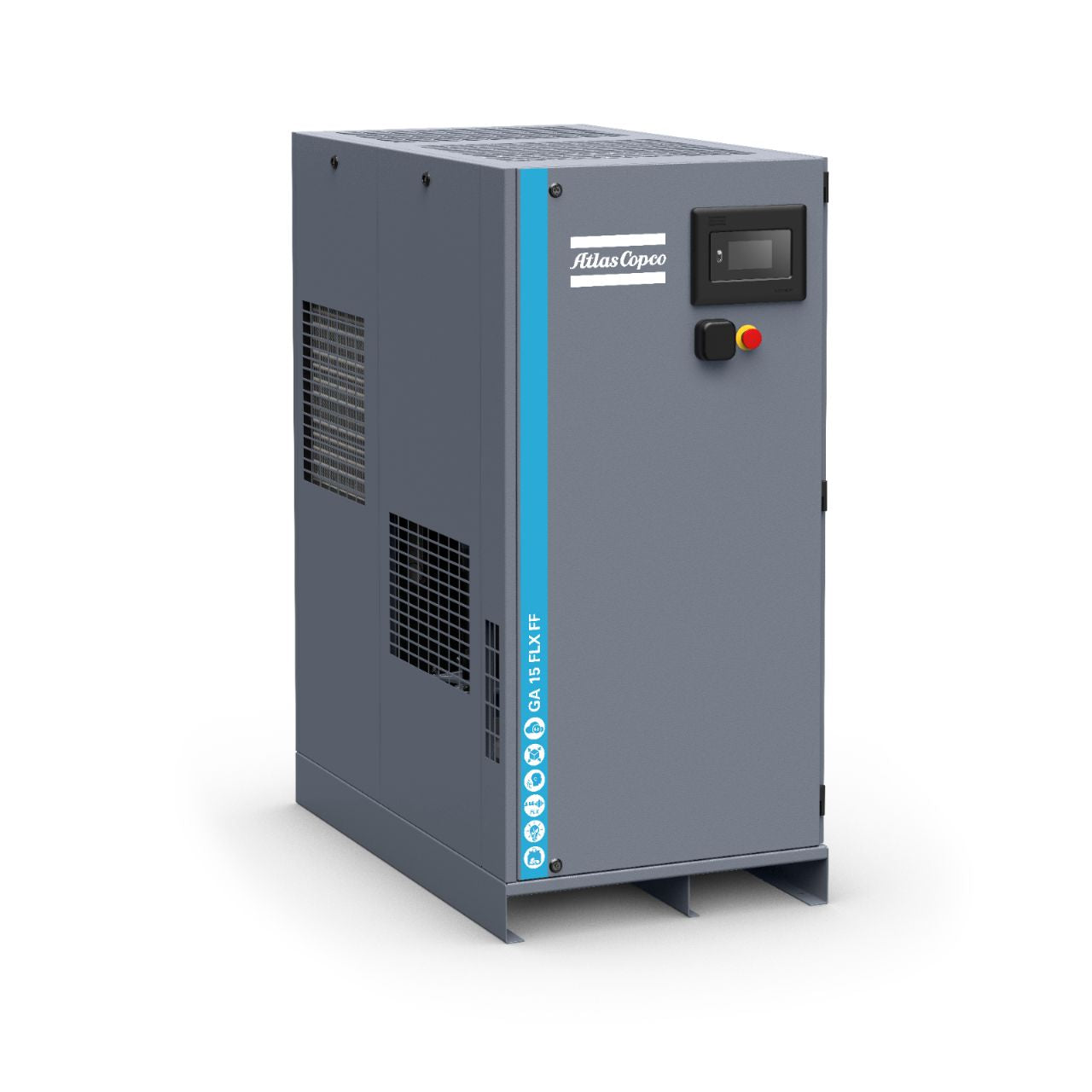

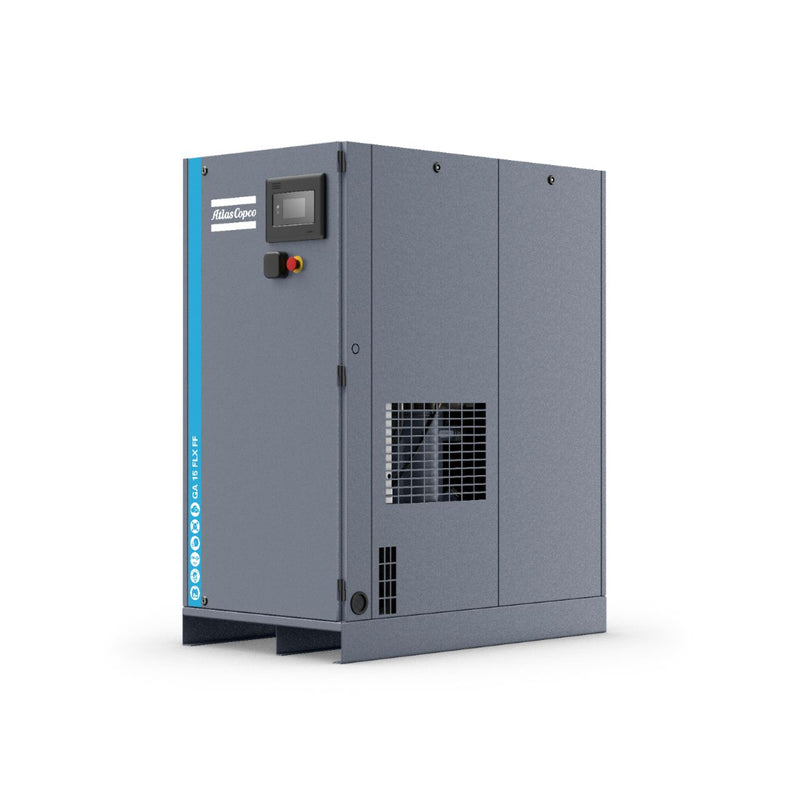

Kompressor Typ Atlas Copco GA 15 FLX FF

Bestellbar. Lieferbar in Kürze.
Art.-Nr.: 8153690473
19.740,00 € UVP zzgl. MwSt.
13.817,99 € zzgl. MwSt.
16.443,41 € inkl. MwSt.
13.817,99 € zzgl. MwSt.

Sie haben Fragen zum Produkt?

Kontaktieren Sie uns!

Bestpreisgarantie

×

Jetzt Preisangebot anfordern

Sie haben einen günstigeren Preis bei einem anderen Anbieter gefunden? Füllen Sie unser Preisgarantie-Formular aus und unsere Spezialisten werden sich umgebend bei Ihnen melden.

Zum Formular

Preisgarantie
Datenblatt herunterladen

Öleingespritzter Schraubenkompressor Atlas Copco GA 15 FLX FF (inkl. Kältetrockner)

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Last-Leerlauf-Kompressor mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner.



Technische Daten

Bezugsbedingungen:

Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %



Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)

bei Betriebsüberdruck:

4,0 bar 49,7 l/s = 2,98 m3/min

7,0 bar 49,3 l/s = 2,96 m³/min

9,5 bar 42,1 l/s = 2,53 m³/min

13,0 bar 32,8 l/s = 1,97 m³/min



Gesamt-Leistungsbedarf der Kompaktanlage

bei Betriebsüberdruck

4,0 bar 16,1 kW

7,0 bar 19,3 kW

9,5 bar 19,3 kW

13,0 bar 18,8 kW



Gesamt-Leistungsbedarf bei Leerlauf 3,0 kW

Motorwellendrehzahl bei 7 bar 5850 min-1

Einstellwert Thermostatventil 71 °C

Leistungsbedarf des Lüfters 0,29 kW

Drucklufttemperatur nach dem Kühler 23 °C

Kühlluftmenge 1,2 m³/s

Ölfüllmenge 8,5 l

Restölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³

Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A): 69 dB(A)

Grenzwerte:

Betriebsüberdruck 4,0 bis 12,75 bar

Lufteintrittstemperatur 0 bis 46 °C



Daten des Elektromotors

Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 15 kW

Spannung / Frequenz 400 V / 50 Hz

Wirkungsgrad IE5 94,6 %



Daten des Kältetrockners

Typ: ID 65+

Drucktaupunkt 3 °C

Druckverlust über den Trockner 0,19 bar

Gesamtleistungsaufnahme 0,95 kW

Kühlluftmenge 47,2 m³/min

Wärmemenge, abgegeben über Kühlluft 2,9 kW

Kältemittel, Typ R513A

Kältemittel, Menge 0,75 kg



Abmessungen, Gewichte und Anschlüsse

Abmessungen:

Länge/Breite/Höhe 1.200 / 700 / 1.495 mm

Mit Verpackung: 1.487 / 928 / 1.732 mm



Gewicht: netto 442 kg, mit Verpackung 467 kg



Rohranschlüsse:

Druckluftanschluss: G 1

Kondensat manuell: G 1/8

Kondensat manuell (Außen- und Innendurchmesser): 6/4 mm

Kondensat automatisch (Außen- und Innendurchmesser): 8/6 mm

Elektrokabeldurchführung: 60 M



Lieferumfang:

- Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.

- Last-Leerlauf-Kompressor mit hocheffizientem Synchron-Reluktanzmotor.

- Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.

- Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.

- Komplett mit Erstölfüllung.

- Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.

- Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.

- Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.

- Kompressorsteuerung (ELEKTRONIKON-SYSTEM™ MK5s Touch).

- NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert.

- Start-Stopp-Lüfter.

- Sanftanlauf von 0-100 % Leistung ohne Stromspitzen.

- SMARTLINK Fernüberwachungssystem integriert

- Kältetrockner eingebaut

- EQ2i integriert



Jeder Kompressor durchläuft einen Probelauf. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Der Kompressor entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.
Spannung 400V / 50Hz
kW Leistung 15
Gewicht 442.0
Schallleistungspegel (LwA) 69.0
Druck (bar) 12.75
Nutzbarer Volumenstrom (m³/min) 2.0
Schraubenkompressoren von Atlas Copco mit oder ohne integriertem Kältetrockner

Atlas Copco GA FLX Baureihe – Der innovative Dual-Speed-Schraubenkompressor

Die GA FLX Baureihe steht für eine neue Generation energieeffizienter Schraubenkompressoren. Mit ihrer innovativen Dual-Speed-Technologie kombiniert sie die Vorteile eines klassischen drehzahlgeregelten Systems mit der Effizienz eines Festdrehzahlkompressors. Das Ergebnis ist ein besonders flexibler und wirtschaftlicher Kompressor, der sich optimal an den schwankenden Druckluftbedarf moderner Produktionsumgebungen anpasst.

Dual-Speed-Technologie für maximale Energieeffizienz

Das Herzstück der GA FLX Serie ist der Dual-Speed-Antrieb, der zwei verschiedene Motordrehzahlen nutzt, um den Betrieb optimal an den aktuellen Luftbedarf anzupassen. Dadurch werden Leerlauf- und Übergangsverluste deutlich reduziert. Im Vergleich zu herkömmlichen Festdrehzahlkompressoren kann der Energieverbrauch so um bis zu 20 % gesenkt werden.

Der Kompressor startet zudem unter Druck, was den Energiebedarf beim Start reduziert und gleichzeitig die Reaktionszeit verbessert. Dadurch wird jederzeit eine zuverlässige Druckluftversorgung gewährleistet – auch bei wechselnden Lastbedingungen.

Schraubenkompressor GA FLX ist für viele Industriezweige geeignet

Hohe Leistungsfähigkeit bei jeder Druckeinstellung

Ein weiterer Vorteil der GA FLX Baureihe ist ihre Fähigkeit, bei unterschiedlichen Druckstufen effizient zu arbeiten, ohne dass die Luftleistung beeinträchtigt wird. Dadurch lässt sich der Kompressor flexibel an verschiedene Anwendungen und Produktionsanforderungen anpassen.

Die Baureihe deckt einen Leistungsbereich von 11 bis 30 kW ab und ist für Arbeitsdrücke von 4 bis 13 bar ausgelegt. Damit eignet sie sich ideal für industrielle Anwendungen, bei denen eine zuverlässige und kontinuierliche Druckluftversorgung erforderlich ist.

Innovative Technologie für zuverlässige Druckluft

Die GA FLX Serie ist mit modernster Technik ausgestattet, die Effizienz, Zuverlässigkeit und Benutzerfreundlichkeit verbindet. Dazu gehören unter anderem:

  • FASR-Motor (Ferrite Assisted Synchronous Reluctance) mit hoher Effizienz
  • Neos Next-Antriebstechnologie für optimierte Leistungsregelung
  • Elektronikon® Touch Steuerung für einfache Bedienung und umfassende Systemüberwachung
  • SMARTLINK-Konnektivität für Fernüberwachung und Analyse der Kompressorleistung

Diese Technologien sorgen für eine präzise Steuerung des Kompressors und ermöglichen eine optimale Integration in moderne Produktionsumgebungen.

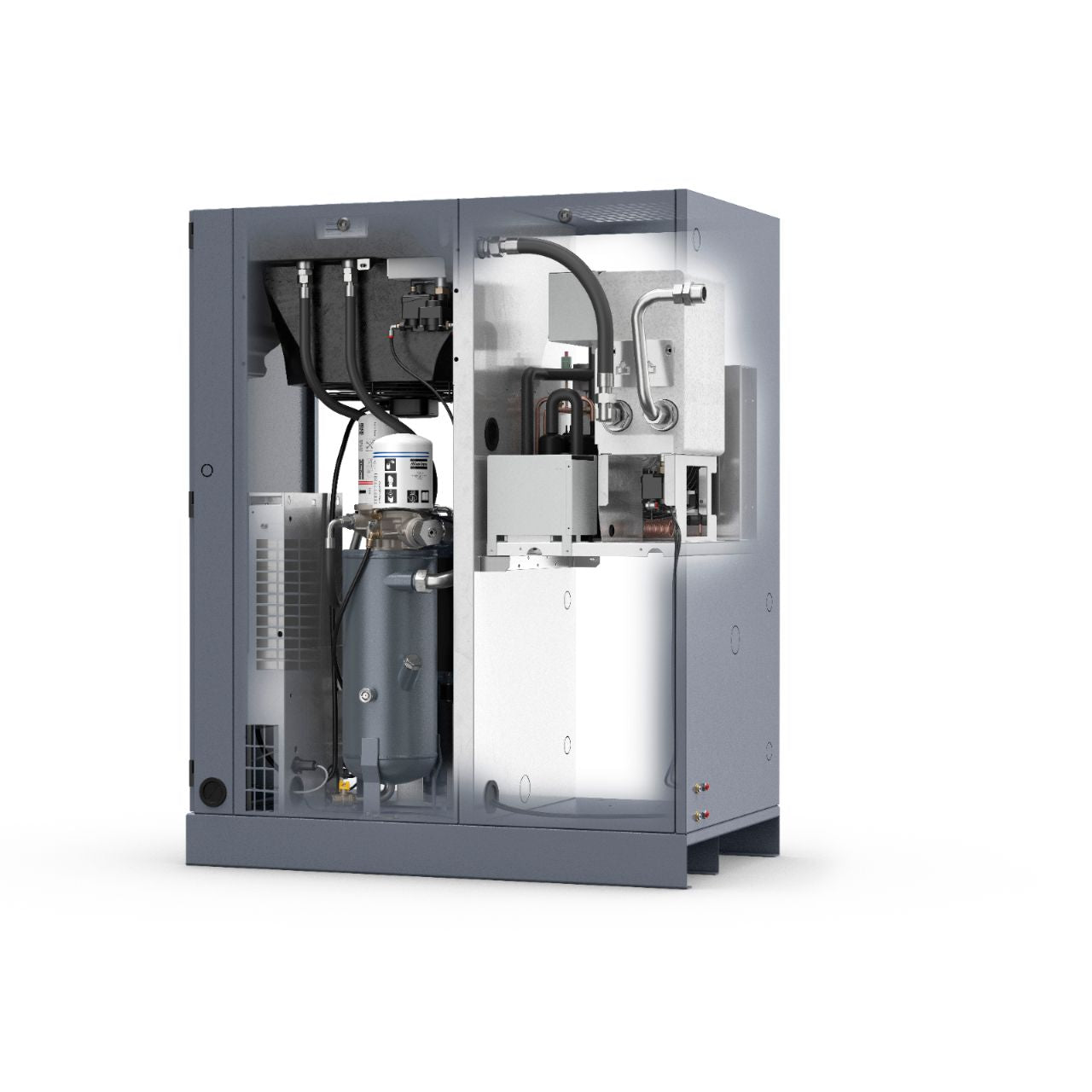

Die kompakte Bauweise des GA 15 FLX im Querschnitt

Intelligente Kompressorsteuerung mit Elektronikon® Touch

Der Schraubenkompressor GA 11–30 FLX verfügt über das moderne Steuerungssystem Elektronikon® Touch, das eine vollständige Kontrolle über den Kompressorbetrieb ermöglicht.

Funktionen der Steuerung:

  • intuitive Touchscreen-Bedienung
  • Überwachung aller Betriebsparameter
  • automatische Leistungsoptimierung
  • Wartungsplanung und Diagnosefunktionen

Die intelligente Steuerung sorgt dafür, dass der Kompressor jederzeit im effizientesten Betriebsmodus arbeitet.

Digitale Druckluftüberwachung mit SMARTLINK

Mit dem cloudbasierten System SMARTLINK können Betreiber ihre Druckluftanlage jederzeit digital überwachen.

Die wichtigsten Vorteile:

  • Echtzeit-Überwachung der Kompressordaten
  • Analyse von Energieverbrauch und Leistung
  • frühzeitige Wartungsplanung
  • Reduzierung ungeplanter Ausfallzeiten

Durch die Integration in moderne Industrie-4.0-Umgebungen wird die Druckluftanlage zu einem vollständig vernetzten Bestandteil der Produktion.

Jetzt kostenlos die Energieeinsparung berechnen lassen
Schraubenkompressor GA FLX FF mit integriertem Kältetrockner als Plug & Play Kompressor

Kompakte Bauweise und einfache Integration

Die GA FLX Kompressoren zeichnen sich durch ein besonders kompaktes Design aus, das bis zu 50 % weniger Platz benötigt als vergleichbare Festdrehzahlkompressoren. Dadurch lassen sie sich flexibel auch in beengten Produktionsumgebungen installieren.

Für zusätzliche Effizienz kann der Kompressor zudem mit verschiedenen Optionen ausgestattet werden, darunter:

  • integrierte Kältetrockner
  • integrierte Filterlösungen
  • Energierückgewinnungssysteme

Mit einer optionalen Wärmerückgewinnung lassen sich bis zu 80 % der erzeugten Wärmeenergie wiederverwenden, beispielsweise für Heizzwecke oder Prozesswärme.

Die GA FLX Baureihe ist auch als Full-Feature-Version mit integriertem Kältetrockner erhältlich. Dieser sorgt für einen Drucktaupunkt von etwa 3 °C und liefert saubere, trockene Druckluft gemäß ISO-Norm 8573-1 Klasse 1.4.2.

20% Energieeinsparung

im Vergleich zu Kompressoren mit fester Drehzahl.

Flexible Druckeinstellung

GA FLX arbeitet bei jedem Druck optimal ohne den Volumenstrom zu beeinträchtigen.

Kleine Stellfläche

bringen hohe Flexibilität bei der Wahl des Standortes.

Maßgeschneidert

Durch zahlreiche Optionen anpassbar an Ihre Anwendungen, Ziele und Betriebsbedingungen.

Lassen Sie unverbindlich und kostenlos Ihr Einsparpotential überprüfen
Schraubenkompressor GA FLX auf GA VSD upgraden

Upgrade-Option: Noch mehr Effizienz mit VSD

Ein besonderes Merkmal der GA FLX Serie ist die Möglichkeit, den Kompressor später auf eine VSD-Technologie (Variable Speed Drive) aufzurüsten. Damit kann der Energieverbrauch weiter reduziert werden – in vielen Anwendungen um bis zu 50 % gegenüber konventionellen Kompressoren.

Sobald Ihr Schraubenkompressor GA FLX 1.000 Betriebsstunden erreicht hat, erhalten Sie eine Analyse des Energieverbrauchs au Ihrer Elektronikon Steuerung, u.a. auch eine Berechnung, wie viel Sie durch den Wechsel auf VSD sparen können. Diese Analyse basiert nicht auf allgemeinen Annahmen sondern auf den tatsächlichen Betriebswerten Ihres Kompressors. Anschließend können Sie das VSD-Upgrade durchführen und von bis zu 50% Energieeinsparung profitieren.

Diese Upgrade-Fähigkeit macht die GA FLX Baureihe besonders zukunftssicher und bietet Unternehmen eine flexible Lösung für steigende Effizienzanforderungen.

Wärmerückgewinnung für Schraubenkompressoren ab Werk

Wärmerückgewinnung für maximale Energieeinsparung

Ein großer Teil der Energie, die ein Kompressor verbraucht, wird in Wärme umgewandelt. Mit der optionalen Wärmerückgewinnung kann diese Energie wieder genutzt werden.

Typische Einsatzmöglichkeiten:

  • Heizung von Produktionshallen
  • Warmwasserbereitung
  • Unterstützung industrieller Prozesse

Durch die Wärmerückgewinnung lassen sich die Gesamtenergiekosten eines Unternehmens zusätzlich reduzieren.

Kostenlos Beratung anfordern

Hochmoderne Drucklufttechnik für die Industrie

Die GA FLX Baureihe kombiniert innovative Dual-Speed-Technologie, hohe Energieeffizienz und flexible Einsatzmöglichkeiten. Mit modernster Steuerungstechnik, kompaktem Design und optionaler Druckluftaufbereitung bietet sie eine leistungsstarke Lösung für industrielle Druckluftsysteme.

Unternehmen profitieren von reduziertem Energieverbrauch, hoher Betriebssicherheit und optimaler Anpassung an den tatsächlichen Druckluftbedarf – ein entscheidender Vorteil für wirtschaftliche und nachhaltige Produktionsprozesse.

Atlas Copco revolutioniert die Welt der Kompressoren mit der Einführung des GA FLX – einem bahnbrechenden Schraubenkompressor mit flexibler Drehzahl.

Im Gegensatz zu herkömmlichen Kompressoren mit fester Drehzahl kann der Dual-Speed-Kompressor GA FLX die Motordrehzahl bei Entlastung auf ein Minimum reduzieren und unter Druck wieder hochfahren, was zu zweistelligen Energieeinsparungen führt.

Neben diesen beeindruckenden Energieeffizienzvorteilen bietet der Dual-Speed-Kompressor einen optimalen Volumenstrom bei jeder Druckeinstellung, wodurch er äußerst vielseitig einsetzbar ist.

Damit ist der GA-22-37-VSDs-Schraubenkompressor eine ideale Wahl für moderne Industrieunternehmen, die auf effiziente und zukunftssichere Drucklufttechnik setzen.

Lassen Sie unverbindlich und kostenlos Ihr Einsparpotential überprüfen

Häufig gestellte Fragen (FAQ)

Was ist die GA FLX Baureihe?

Die GA FLX Baureihe ist eine Serie energieeffizienter öleingespritzter Schraubenkompressoren mit innovativer Dual-Speed-Technologie. Diese Technologie ermöglicht zwei verschiedene Motordrehzahlen, sodass der Kompressor seine Leistung flexibel an den aktuellen Druckluftbedarf anpassen kann. Dadurch wird der Energieverbrauch reduziert und die Effizienz im Vergleich zu herkömmlichen Festdrehzahlkompressoren deutlich erhöht.

Wie funktioniert die Dual-Speed-Technologie?

Bei der Dual-Speed-Technologie arbeitet der Kompressor mit zwei unterschiedlichen Motordrehzahlen. Je nach Druckluftbedarf wechselt das System automatisch zwischen diesen Betriebsmodi. So werden Leerlaufphasen reduziert und der Kompressor läuft effizienter, insbesondere bei schwankendem Druckluftbedarf.

Wie viel Energie kann mit einem GA FLX Kompressor eingespart werden?

Im Vergleich zu klassischen Festdrehzahlkompressoren kann die GA FLX Baureihe den Energieverbrauch um bis zu 20 % reduzieren. Wird der Kompressor später mit einer VSD-Technologie (Variable Speed Drive) aufgerüstet, sind sogar noch größere Einsparpotenziale möglich.

Für welche Anwendungen eignet sich die GA FLX Baureihe?

Die GA FLX Kompressoren eignen sich besonders für industrielle Anwendungen mit schwankendem Druckluftbedarf, beispielsweise in:


  • Fertigungsbetrieben

  • Metallverarbeitung

  • Automobilindustrie

  • Verpackungsindustrie

  • Lebensmittelproduktion

Durch ihre flexible Leistungsregelung liefern sie auch bei wechselnden Lastbedingungen zuverlässig Druckluft.

Welche Leistungsbereiche deckt die GA FLX Serie ab?

Die GA FLX Baureihe deckt in der Regel einen Leistungsbereich von 11 bis 30 kW ab. Die Kompressoren können mit unterschiedlichen Arbeitsdrücken betrieben werden und eignen sich daher für viele industrielle Druckluftanwendungen.

Welche Steuerung wird in der GA FLX Baureihe eingesetzt?

Die Kompressoren sind mit der Elektronikon® Touch Steuerung ausgestattet. Dieses System ermöglicht eine einfache Bedienung, detaillierte Überwachung der Betriebsdaten sowie eine effiziente Steuerung des gesamten Druckluftsystems.

Gibt es eine Version mit integriertem Kältetrockner?

Ja, die GA FLX Baureihe ist auch als Full-Feature-Version erhältlich. In dieser Variante ist ein Kältetrockner integriert, der die Druckluft aufbereitet und Feuchtigkeit entfernt. Dadurch wird eine konstant hohe Druckluftqualität gewährleistet.

Kann ein GA FLX Kompressor später auf VSD aufgerüstet werden?

Ja. Ein Vorteil der GA FLX Baureihe ist die Möglichkeit eines späteren Upgrades auf VSD (Variable Speed Drive). Mit dieser Technologie passt sich die Drehzahl des Motors stufenlos an den tatsächlichen Luftbedarf an, was den Energieverbrauch weiter reduziert.

Wie kompakt ist die GA FLX Baureihe?

Die Kompressoren der GA FLX Serie sind besonders kompakt konstruiert und benötigen deutlich weniger Stellfläche als viele vergleichbare Systeme. Dadurch lassen sie sich auch in Produktionsumgebungen mit begrenztem Platzangebot problemlos integrieren.

Welche Vorteile bietet die Wärmerückgewinnung?

Die bei der Drucklufterzeugung entstehende Wärme kann über ein optionales Wärmerückgewinnungssystem genutzt werden. Bis zu 80 % der eingesetzten Energie lassen sich so beispielsweise für Heizzwecke oder Prozesswärme zurückgewinnen. Das reduziert die Betriebskosten und verbessert die Energieeffizienz der gesamten Anlage.

Wie oft sollte ein Kompressor gewartet werden?

Die Wartung sollte alle 4.000 Betriebsstunden oder einmal jährlich erfolgen, je nachdem was zuerst eintritt. Je nach Betriebs- oder Umgebungsbedingungen kann eine Verkürzung des Intervalls notwendig sein, um die Betriebssicherheit und einen störungsfreien Einsatz zu gewährleisten.
