Öleingespritzter Schraubenkompressor Atlas Copco GA 18 VSDs P - 13

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™), optional mit integriertem Kältetrockner.

Technische Daten des Kompressors (Standardvariante)

Nutzbarer Volumenstrom bei Betriebsüberdruck:

4,0 bar 6,4 – 67,0 l/s = 0,38 – 4,02 m3/min

7,0 bar 5,7 – 65,2 l/s = 0,34 – 3,91 m³/min

10,0 bar 3,9 – 55,4 l/s = 0,23 – 3,32 m³/min

13,0 bar 2,7 – 44,7 l/s = 0,16 – 2,68 m³/min

Gesamt-Leistungsbedarf bei Betriebsüberdruck:

4,0 bar 2,6 – 21,1 kW

7,0 bar 3,0 – 24,6 kW

10,0 bar 2,7 – 24,9 kW

13,0 bar 2,5 – 24,0 kW

Drehzahlbereich bei Betriebsüberdruck:

4,0 bar 1.000 – 7.600 min-1

7,0 bar 1.000 – 7.600 min-1

10,0 bar 1.000 – 6.650 min-1

13,0 bar 1.000 – 5.500 min-1

Motornennleistung: 718 kW

Druck: max. 13 bar

Schalldruckpegel: 62 db(A)

Druckluftanschluss: G 1/2"

Spannung/Frequenz: 400 V / 50 Hz

Abmessungen: (Länge/Breite/Höhe): 700 / 700 / 1495 mm

Gewicht: 311 kg

Lieferumfang des Kompressors (Standardvariante)

- Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.

- Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.

- Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.

- Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.

- Komplett mit Erstölfüllung.

- Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.

- Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.

- Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.

- Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK5s Touch).

- NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert.

- Drehzahlgeregelter Lüfter.

- Mechanisches Thermostatventil.

- Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.

- SMARTLINK Fernüberwachungssystem integriert

- EQ2i integrier

- Optional: Kältetrockner integriert

Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.

Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

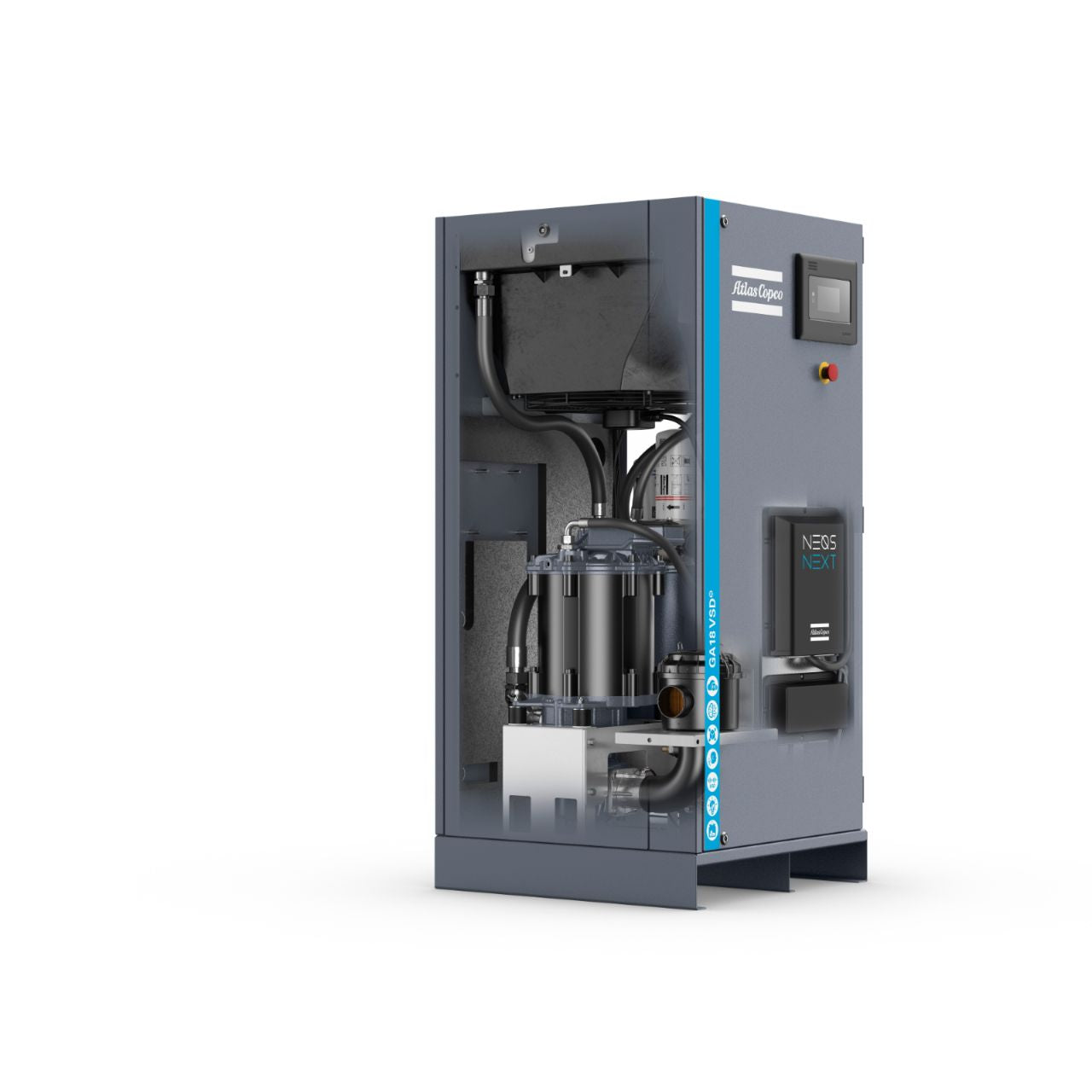

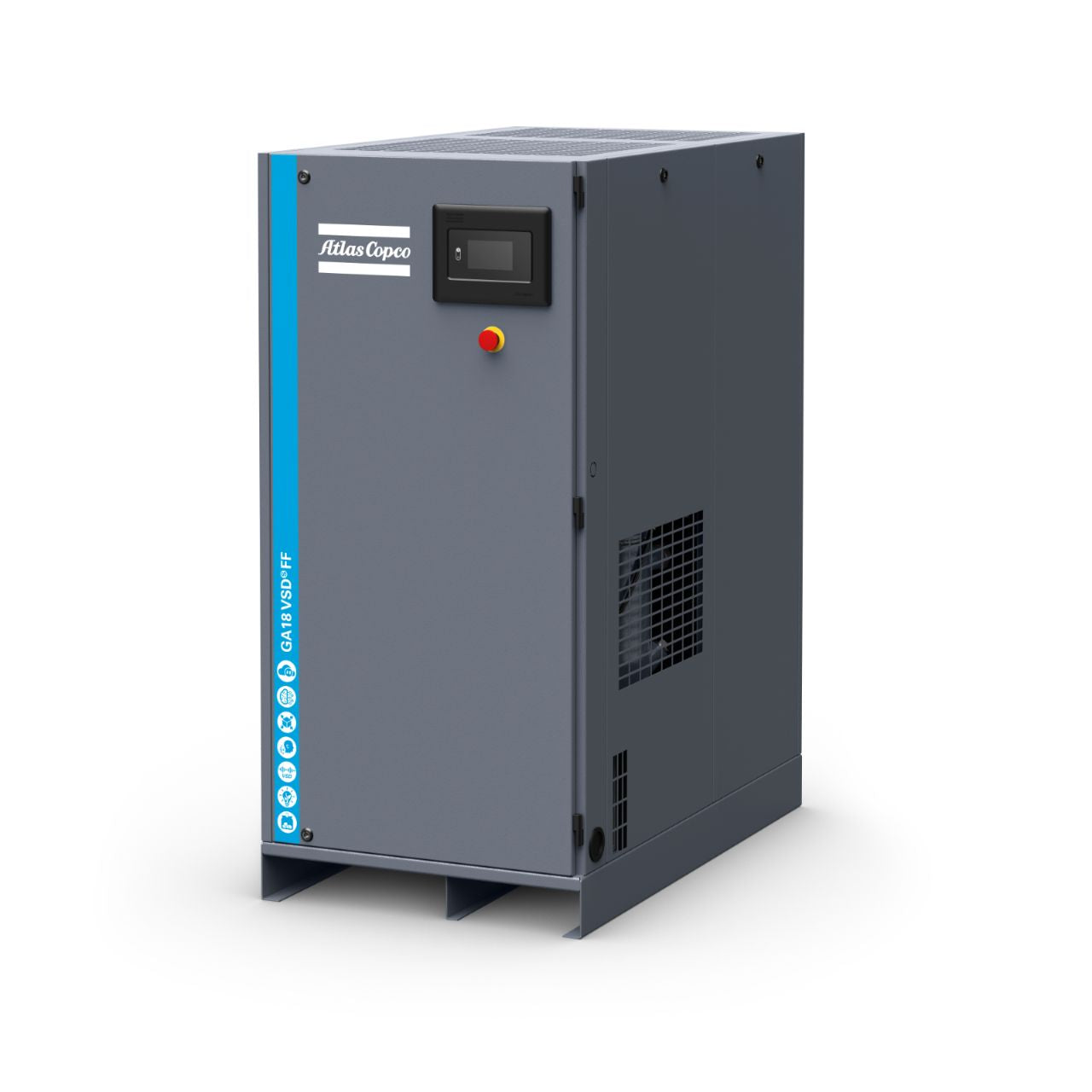

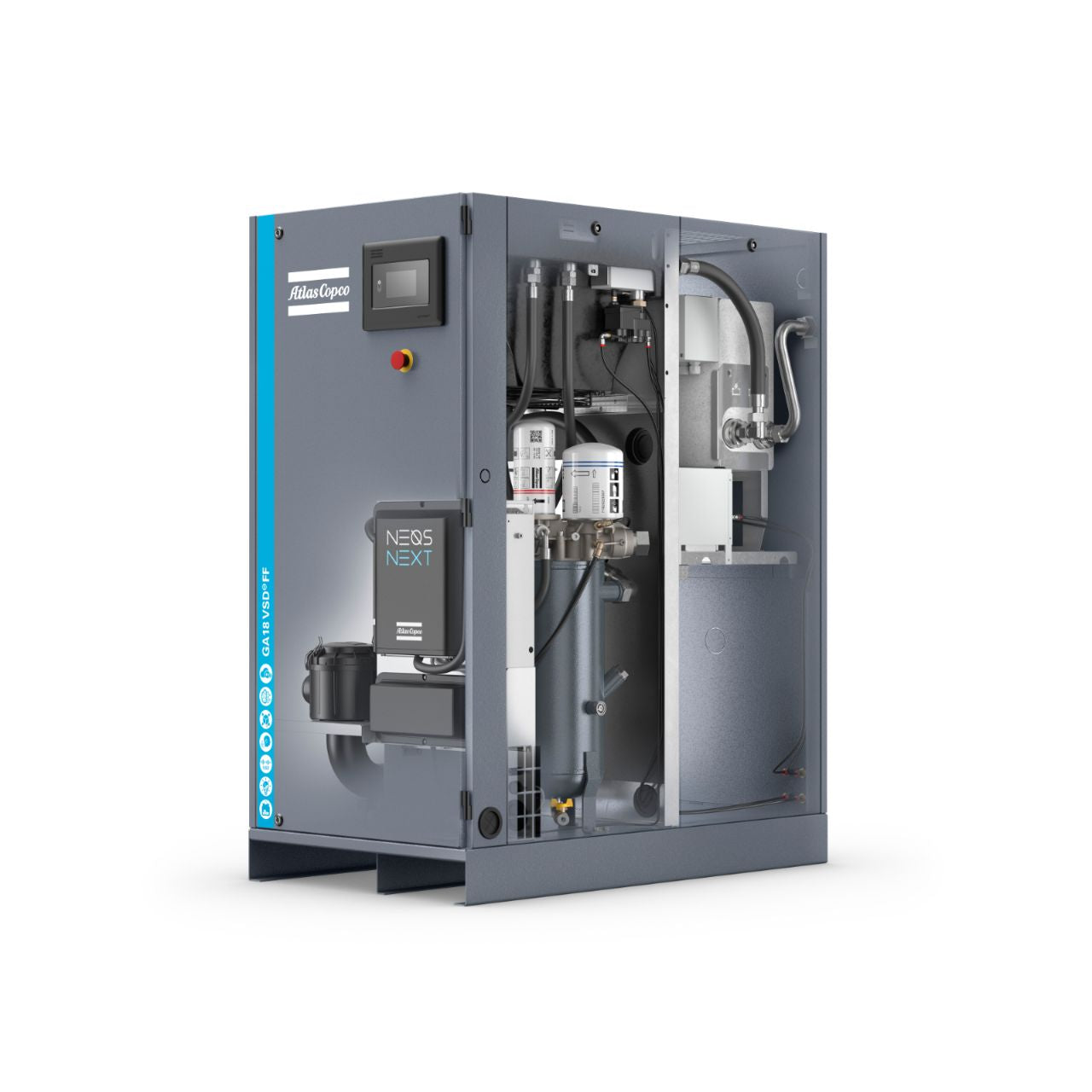

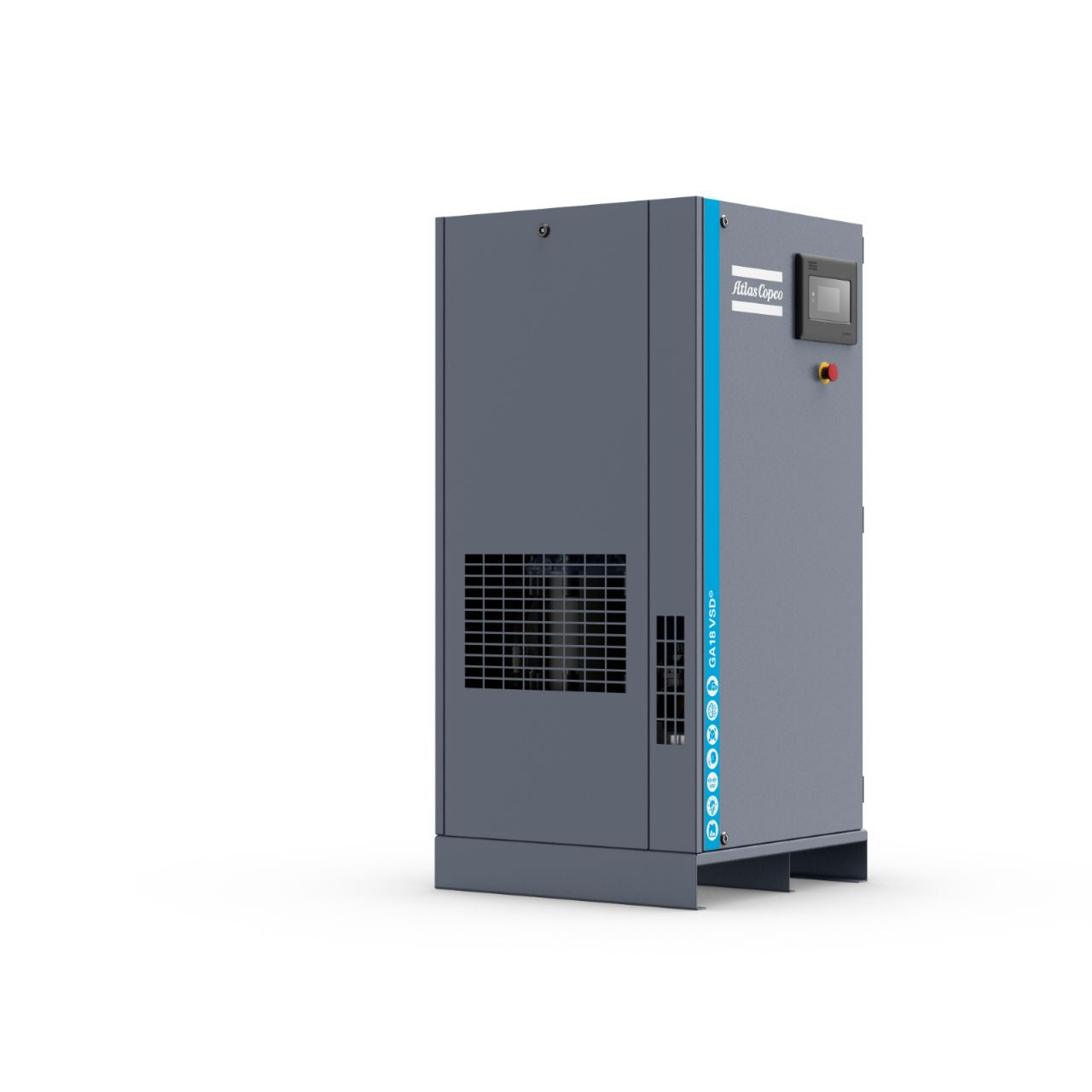

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.
